什么是光纖，光纖的用途是什么？（下）

上一期，我們的老伙伴庫爾蒂（Kurthi），給大家介紹了光纖的構造，單模光纖和多模光纖的區別，以及漸變折射率（Gradient Index）和階躍折射率（Step Index）的差異。本期，庫爾蒂（Kurthi）將會繼續向大家介紹光纖技術，包括單模光纖的分類、多模光纖的類型和傳輸速度、鋪設光纜的原則以及如何減少損失。沒有看過上一期的朋友，可以點擊這里：?

干貨 | 什么是光纖，光纖的用途是什么？(上)

光纖有哪些類型？

與基于銅纜的網絡電纜的電纜類別（Cat）類似，也有單模和多模光纖的類別。通過分類，便可以知道關于數據的可能傳輸量和范圍。在以下部分中，我們將對各個光纖類別進行更詳細的說明。

單?？梢允褂媚男┕饫w等級，

以及可以實現哪些傳輸速度？

單模光纖分為兩類，即OS1和OS2。與OS2光纖相比，OS1光纖具有更高的衰減。由于較低的衰減，因此OS2的傳輸范圍較大。但是，類別的定義與實際的光纖參數無關，而與構造的類型有關。

OS1光纖專為室內使用而設計。該結構稱為緊密緩沖光纜。它們的衰減為1dB/km，因此適用于10km內的距離。OS2電纜設計用于室外安裝。

OS2光纖也稱為松套管光纖。它們的衰減為0.4dB/km。例如，它們適合在道路施工中安裝。它們還可以用于橋接200km的距離，這使其適合用于長距離網絡。光纜類別標準在ITU-T G652x中定義。無論哪種類型，單模光纖通常都是黃色護套。

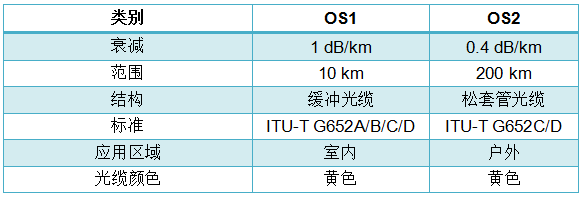

表1：單模OS類別

傳輸速度和傳輸長度取決于所使用的波長和光纜的類型。單模光纖常使用的波長是λ=1310nm和λ=1550nm或λ=1490 nm。這些分別對應于O、C和S波段。

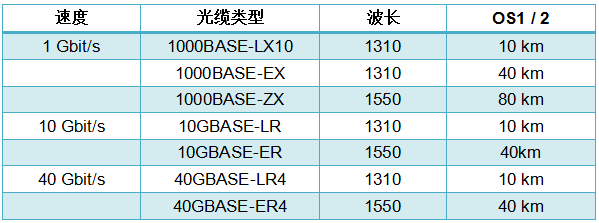

表2：光纜類型和范圍

表2比較了各種類型的光纜。從光纜類型可以知道使用的波長。當比較波長1310 nm和1550 nm時，值得注意的是，使用1550 nm時的透射長度更長。

多模光纖有哪些類型和速度？

目前，多模電纜分為OM1至OM5五類。OM代表“多模光纖”。對于不同的光纜類型，光纜的衰減是相同的，其衰減取決于波長。OM類指出了相應的光纖電纜適合的數據量。隨著數字的增加，支持的數據量也隨之增加。多模光纖常見的波長是λ=850nm，λ=1300 nm或λ = 953nm。

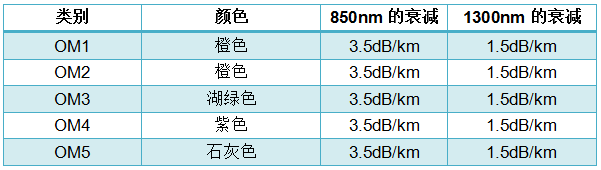

表3：OM光纜類型

通常，OM1和OM2光纜的光源是LED，而OM3和OM4光纜使用效率更高的激光器。OM3和OM4光纜僅在850 nm下使用。使用VCSE激光器，可以通過OM3和OM4纖芯在更遠的距離上傳輸大量數據。

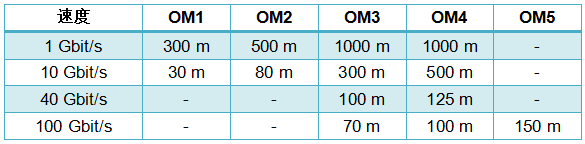

表4：OM類別對應傳輸距離

如何鋪設光纜？

與銅纜相比，光纜或光纜“光波導”具有較低的衰減，因此可以橋接更大的距離。正確安裝對于保持低衰減起著重要作用。機械應力不當導致的光纜損壞將使衰減惡化，或者在壞的情況下出現斷線。始終保持光纖（端部）清潔，無塵，無水分等也很重要。接下來我們將介紹在安裝過程中必須注意的事項，以避免可能的損壞和損失。

彎曲半徑需遵守什么原則？

在文章的開頭提到，很明顯，信號的傳輸取決于纖芯及其包層。包層的全反射使信號得以傳導。鋪設或安裝光纜時，在某些地方無法避免彎曲。光纜的彎曲會導致纖芯和包層之間的距離在彎曲的外側增加，從而延長了路徑長度。然后，這種延長導致阻尼值增加。

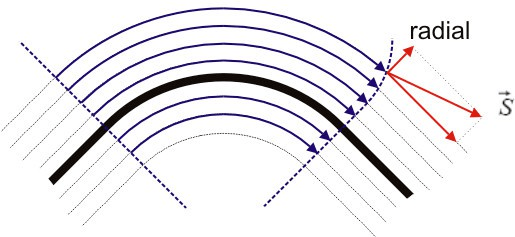

圖5：彎曲造成的損失

如果彎曲太強，則可能會超過全反射極限角。如果超過極限角，則不再可能反射或僅部分反射。結果，部分信號泄漏出纖芯。根據損壞的程度和衰減的惡化，彎曲會導致光纜完全損壞?？山邮艿膹澢霃饺Q于所使用的玻璃纖維。

在安裝過程中會產生什么損失？

在室內鋪設光纜時，彎曲半徑過大會導致衰減增加。但是，通常，不僅在建筑物內部使用光纖，而且還將建筑物的網絡連接到外部網絡結構，正如我們在《光纖網絡是如何構成的？》文章中提到的。

每個連接或鏈接都可能導致插入或耦合損失。例如，在接續過程中，或者在相應類型的光纖不匹配的情況下，可能會發生這種情況。一種差異可能是在使用光纜的情況下芯線的相切。要連接的芯線的直徑應相同。損耗加起來可能完全中斷信號傳輸。建議在安裝后使用適當?shù)臏y量技術檢查光纖路徑，并在每個插拔環節使用適當?shù)那鍧嵐ぞ咔鍧嵐饫|。
