行波的反射與透射現象

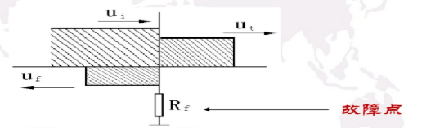

當兩個特性阻抗不同的電纜連接時，連接點會出現阻抗不匹配。而當電纜中出現短路，短路等情況時，故障點等效阻抗與特性阻抗也會出現不匹配現象。當行波流經故障點處，就會產生反射或透射的現象。

當R=∞時（開路），能量全部反射回去，而且在線的末端點會產生2倍于發射源的電壓。

當R=0時（短路），末端點會產生一個-1倍于源電壓反射回去。

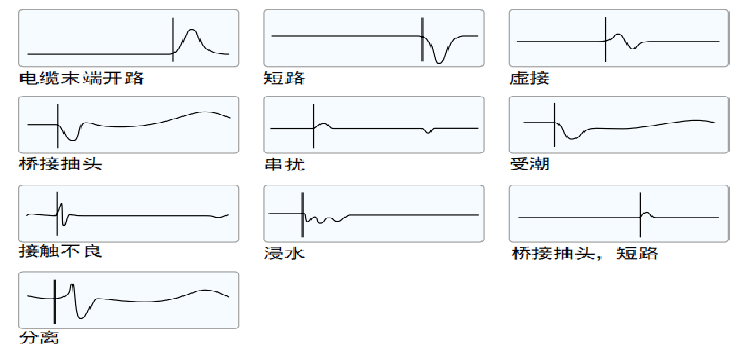

交通電纜故障檢測儀典型故障波形

KE2100軌道交通電纜故障測試儀--優勢：

1. 儀器在電纜測距的同時，還能夠通過波形有效分析出目前測試電纜存在可能故障位置（短路，開路，虛接等故障定位），并且可以通過光標，放大或縮小當前波形，詳細分析可能導致故障原因。

2. 32組可存儲電纜參數可編輯。方便根據在面對不同種類及型號線纜測試時做相應調整。

3. 同時速度因數（VF）在0.2-0.99范圍可調，最低步長0.01，可調范圍廣，可滿足工程師測試各種電纜的要求。

4. 具有自動測試功能，在調整好電纜參數后，現場可一鍵進行測試。

5. 儀器具有波形“凍結”及對比功能。凍結與對比波形功能可以方便測試人員在現場對比兩次測試波形結果。

6. 儀器具有512組數據存儲空間。

7. 采用藍牙方式傳輸存儲數據。
