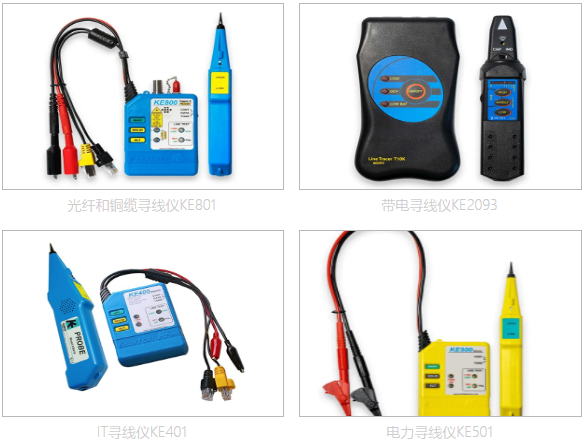

線纜故障定位儀工作原理與技術解析

一、引言

線纜故障定位儀是電力系統、通信網絡和工業布線中重要的檢測設備，能夠快速準確地定位電纜中的各類故障。隨著現代線纜系統日益復雜，故障定位技術也在不斷發展。本文將系統介紹線纜故障定位儀的工作原理、關鍵技術以及新發展動態。

二、線纜故障類型與檢測需求

2.1 常見故障類型

1. 開路故障：導體完全斷開

2. 短路故障：導體間絕緣失效

3. 絕緣劣化：絕緣電阻降低

4. 局部放電：絕緣介質部分擊穿

5. 阻抗異常：特性阻抗不連續

2.2 檢測參數要求

- 故障距離精度：±(0.1%L+1m)以內

- 最小分辨率：0.1m級

- 適用電纜類型：電力電纜、通信電纜、同軸電纜等

- 測試電壓范圍：DC 100V-15kV

三、故障定位基本原理

3.1 時域反射法(TDR)

3.1.1 工作原理

向電纜發射脈沖信號，通過分析反射波：

故障距離 L = (v×Δt)/2

其中：

- v：信號傳播速度(光速的65%-85%)

- Δt：發射與反射波時間差

3.1.2 關鍵技術

- 窄脈沖生成：上升時間<1ns

- 高速采樣：采樣率≥20GSa/s

- 波形分析：小波變換提升信噪比

3.2 電橋平衡法

3.2.1 工作原理

利用惠斯通電橋原理測量阻抗比：

Lx/L = R2/(R1+R2)

適用于低阻故障定位，精度可達0.2%

3.2.2 技術特點

- 需完好相作為參考

- 僅適用于低阻故障

- 人工操作要求高

3.3 高壓閃絡法

3.3.1 工作原理

對故障點施加高壓使其擊穿，通過檢測：

- 聲磁同步信號(聲測法)

- 行波信號(行波法)

3.3.2 技術實現

- 沖擊電壓發生器：8-35kV

- 聲波傳感器：40kHz定向麥克風

- 磁耦合同步觸發

四、現代定位技術進展

4.1 智能算法應用

1. 機器學習識別：CNN網絡自動識別反射波形特征

2. 多特征融合：結合時頻域特征提高判斷準確率

3. 自適應濾波：動態抑制現場噪聲

4.2 多方法協同檢測

- TDR與頻域反射(FDR)聯合分析

- 阻抗譜與局部放電聯合診斷

- 紅外熱像輔助定位

4.3 新型傳感器技術

1. 分布式光纖傳感：

   - 基于Φ-OTDR的振動監測

   - 測溫精度0.1℃

   - 空間分辨率1m

2. 超寬帶雷達：

   - 3-10GHz頻段

   - 穿透深度達20m

   - 三維成像定位

五、系統組成與工作流程

5.1 典型系統架構

1. 信號發生單元：

   - 脈沖發生器：0-200V可調

   - 頻率合成器：1kHz-1GHz

2. 信號采集單元：

   - 高速ADC：12bit/5GSa/s

   - 可變?cè)鲆娣糯笃?/span>

3. 處理顯示單元：

   - FPGA實時處理

   - 觸摸屏人機界面

5.2 標準工作流程

1. 電纜參數預置(類型、長度、波速)

2. 自動阻抗匹配

3. 多模式掃描檢測

4. 波形智能分析

5. 結果可視化輸出

六、關鍵技術指標分析

6.1 核心性能參數

| 指標 | 常規型 | 高端型 |

|------|--------|--------|

| 測距范圍 | 0-20km | 0-100km |

| 分辨率 | 0.5m | 0.01m |

| 盲區 | 3m | 0.1m |

| 波速精度 | ±2% | ±0.5% |

| 工作溫度 | -10~50℃ | -40~70℃ |

6.2 抗干擾設計

1. 數字相干累積：提升信噪比20dB以上

2. 自適應阻抗匹配：VSWR<1.5:1

3. 電磁屏蔽：60dB屏蔽效能

七、典型應用案例

7.1 電力電纜故障定位

- 10kV交聯聚乙烯電纜中間接頭局部放電定位

- 采用0.1ns上升沿脈沖，定位誤差<0.3m

7.2 光纜復合架空地線(OPGW)檢測

- 結合OTDR與導體測試

- 同步定位光纖斷點和導體損傷

7.3 地鐵隧道電纜監測

- 分布式光纖測溫+局放聯合監測

- 實時定位過熱點和絕緣缺陷

八、技術挑戰與發展趨勢

8.1 當前技術瓶頸

1. 復雜敷設環境下的多重反射干擾

2. 復合絕緣缺陷的早期識別

3. 超長距離(>100km)高精度定位

8.2 未來發展方向

1. 量子傳感技術：

   - 基于NV色心的磁場精密測量

   - nT級靈敏度

2. 數字孿生應用：

   - 電纜系統三維數字化建模

   - 虛擬仿真輔助診斷

3. 無人機集成系統：

   - 自主巡檢定位

   - 激光雷達輔助測繪

九、結論

現代線纜故障定位技術已從單一的時域反射發展為多物理量、多方法的綜合檢測體系。隨著新型傳感技術和人工智能算法的引入，故障定位的準確性、效率和智能化程度將持續提升。未來，隨著物聯網技術的普及，電纜故障定位將向網絡化、預防性維護方向發展，為電力系統和通信網絡的安全運行提供更可靠的保障。

選擇定位儀時需綜合考慮電纜類型、故障特征、環境條件等因素，同時要關注設備的抗干擾能力、操作便捷性和數據分析功能，才能在實際應用中發揮好的效果。
