    在本指南中，我們將向您介紹電纜的不同測量方法——網絡電纜或普通雙絞線電纜，使您能夠以更可靠的方式定位電纜故障。通常，當發生網絡錯誤或網絡性能不佳時，會嘗試在軟件層面解決這些問題；但是原因通常在于ICT設備本身的接線。例如，計算機鍵盤顯然不能用于將釘子釘在墻上。對于DHCP重置，識別排線架中的雙絞線錯誤方面也是如此。為此，才出現了專門為分析和定位電纜故障而開發的特殊測量方法和測量工具（線路查找儀、網絡電纜測試儀和故障定位設備）。

    首先，我們將回顧網絡中通常使用的電纜類型的結構（例如LAN網線、電話線和雙絞線電纜），以便能夠向您介紹匹配的測量方法（連續性測試、接線圖和故障定位），以及每種測量方法的特色。

    ICT網絡中的不同線纜類型

    如今，在電信網絡（ICT網絡）中，人們幾乎只使用雙絞線電纜或光纜。因此，這些類型的電纜幾乎完全替代了過去使用的同軸電纜。如前所述，該指南涉及銅纜安裝，即電話電纜和以太網電纜（跳線），因此最終涉及的都是雙絞線電纜。

    雙絞線電纜

    圖1.1：雙絞線電纜的結構

    雙絞線電纜（亞歷山大·格雷厄姆·貝爾（AlexanderGrahamBell）于1881年發明）是絞合各個線對以改善電磁性能的電纜。將單根電線或未絞合的線對與對稱雙絞線直接對比，雙絞線電纜在相鄰兩對電線之間的串?dāng)_較小，電磁干擾較小，并且電磁抗干擾性也更高（更強）。在電纜和LAN網線安裝中，都會使用雙絞線。如圖1.2所示，各線對用顏色編碼。每列和每行的顏色是固定的。這意味著，例如，在首列中，一根導線始終為藍色（請見線對1、6、11、16、21），在首行中，一根導線始終為白色（請見線對1、2、3、4、5）。

    圖1.2：顏色編碼的雙絞線電纜（25線對）

    插圖由RAFALPocztarski，通過Pumbaa80編輯，GNU通用公共許可證

    安裝和跳線電纜，或更常見的雙絞線，通常帶有屏蔽層以防止電磁干擾。在一側，單個線對可以具有屏蔽層，但是幾個線對可以和/或整個電纜具有公共屏蔽層。在ISO:IEC11801:2002（附件E）的國際標準中，將各種屏蔽方法結合在一起并進行定義。為此，引入了三個字母和相應的格式XX/YZZ。該識別號印在每個屏蔽護套上，因此每條雙絞線電纜都是單獨可識別的。該ID的組成如下：

    *XX為總屏蔽層：

    *U=無屏蔽層

    *F=一層或兩層鋁箔屏蔽

    *S=絲網編織屏蔽

    *SF=絲網編織及鋁箔屏蔽

    *Y代表每對線對的單獨屏蔽層：

    *U=無屏蔽層

    *F=一層或兩層鋁箔屏蔽

    *S=絲網編織屏蔽

    *ZZ代表：

    *TP=雙絞線

    *QP=四線對

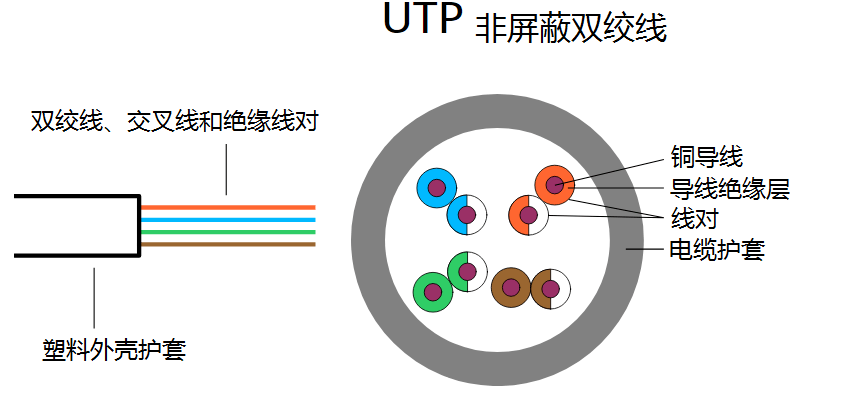

    圖1.3：UTP非屏蔽雙絞線示意圖

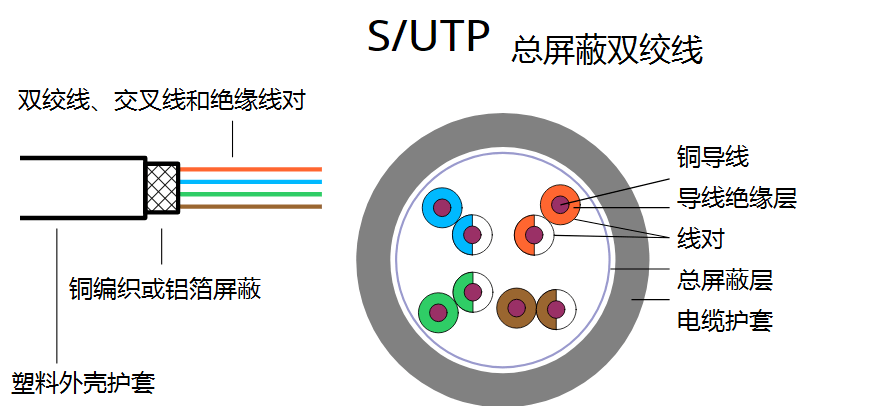

    圖1.4：S/UTP總屏蔽雙絞線示意圖

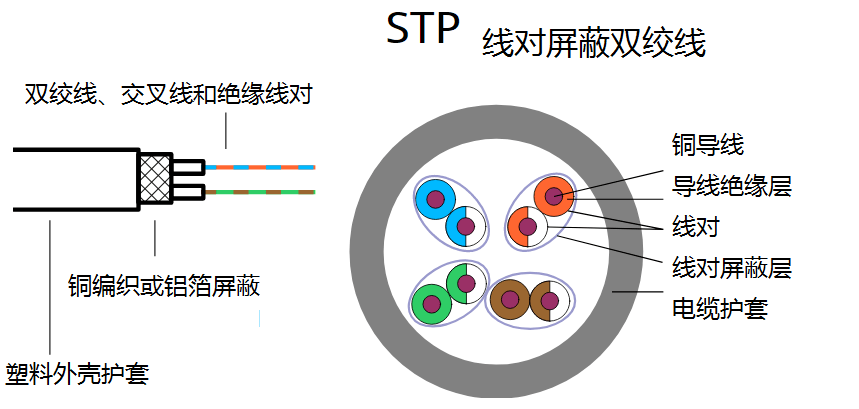

    圖1.5：STP線對屏蔽雙絞線示意圖

    行業縮寫ISO/IEC11801命名電纜屏蔽線對屏蔽

    UTP,TPU/UTP無無

    STP,ScTP,PiMFU/FTP無鋁箔

    FTP,STP,ScTPF/UTP鋁箔無

    STP,ScTPS/UTP絲網編織無

    SFTP,S-FTP,STPSF/UTP絲網編織及鋁箔無

    FFTP,STPF/FTP鋁箔鋁箔

    SSTP,SFTP,STP,STPPiMFS/FTP絲網編織鋁箔

    SFSTP,SFTP,STPSF/SFTP絲網編織及鋁箔絲網編織及鋁箔

    圖1.6：雙絞線類型概述

    電纜類別

    隨著時代的發展，傳輸速度和帶寬要求急劇增加。例如，盡管kHz（Kbit/s）的傳輸速度在過去足以打電話，但到現代的多媒體時代，需要消耗MHz（MBit/s）級的傳輸速度才能接收例如網飛（Netflix）的視頻流量。如果通信電纜本身成為瓶頸，那么大的處理器、好的顯卡或快的DSL連接都沒有用了。如表1.7所示，現在有八種電纜類別（CAT1-CAT8）支持不同的帶寬，從而最終支持不同的傳輸速度。

    類別類型帶寬使用范例

    CAT1UTP0.4MHz電話線

    CAT2UTP4MHzISDN

    CAT3UTP16MHz10BASE-T和100BASE-T4

    CAT4UTP20MHz令牌環網，16Mbit/s

    CAT5UTP100MHz100BASE-TX和1000BASE-T

    CAT6UTP或STP250-500MHz1000BASE-T,10GBASE-T

    CAT7S/FTP600-1000MHz10GBASE-T

    CAT8S/FTP1600-2000MHz40GBASE-T和100GBASE-T

    表1.7CAT1-CAT8雙絞線電纜的屬性

    還有一個小注釋?zhuān)好織l電纜都有衰減，即信號衰減了，信號強度降低了。頻率越高，衰減越大。后者不是恒定的，取決于頻率。即1kHz的信號比1GHz的信號衰減得少。電纜越長，信號暴露于衰減的時間越長，得到的信號強度越低。

    例如，（計算示例）如果1kHz信號的衰減為每米0.1dB，并且線路開始處的信號強度為10dB，則表示信號在1米后為9.9dB，在10米后為9.0dB和100米后為0.0dB。如果1GHz的信號每米的衰減為1dB，那么10m后信號將衰減10dB。因此，除了電纜類別（Cat1–Cat8）之外，還必須考慮電纜長度?；旧?，以下條件成立：頻率越高，傳輸距離越短。

    光纖電纜幾乎無衰減，因此非常適合長距離傳輸。但是，光纖基礎設施比基于跳線的基礎設施昂貴得多。此外，您可以使用LAN電纜橋接距離，這對于室內安裝通常是完全足夠的。

    三種測試網絡電纜的重要方法

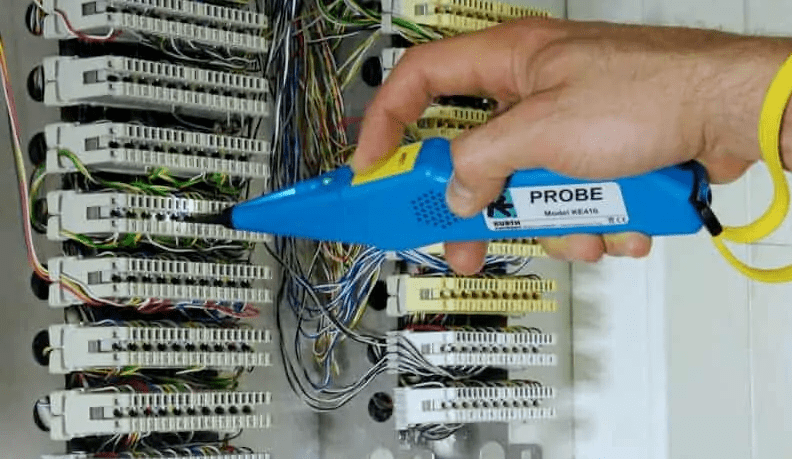

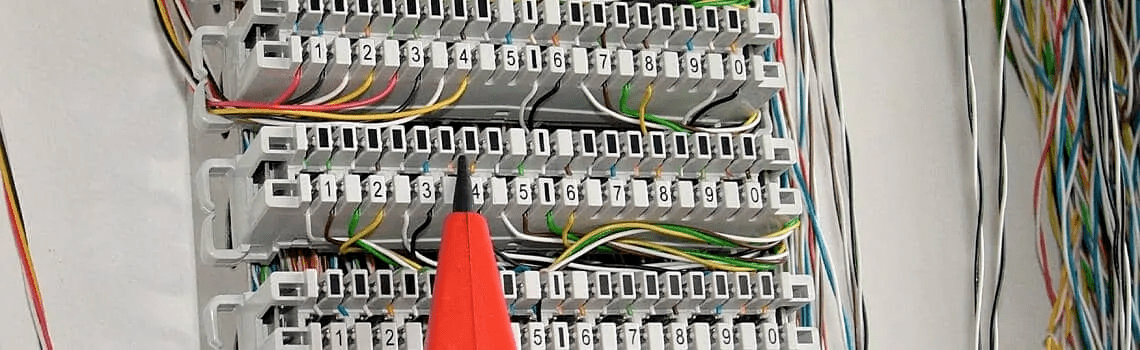

    圖1.8：使用尋線儀識別線對

    沒有錯誤的布線是每個高性能網絡的基礎。如果在電纜基礎結構的安裝過程中（例如在配線架或接線盒中）已經犯了技術錯誤，或者電纜本身有故障（例如在插頭中），則即使用了好的CAT8LAN電纜也無濟于事。因此，現在我們向您介紹測試雙絞線電纜的三種重要的測量方法。

    但是首先，在開始打開測量設備包裝之前，應檢查電纜類別，以確保已安裝的電纜適合相應的帶寬。然后考慮電纜長度。如果兩者都是合理的，并且網絡運行不正常，則應使用本指南的測量方法來隔離錯誤源并進行修復。

    用于連續性測試的尋線儀/線路定位器

    連續性測試儀既有低成本的低端儀器，也有較高價格的設備。如我們都知道的道理所言：“一分錢一分貨”。因此，價格低廉的尋線儀既沒有專門的ICT功能，也沒有諸如過壓保護之類的保護措施。而我們的尋線儀，如果觸點之間存在電氣連接，會發出蜂鳴警告聲。您可以使用它們來檢測短路，檢查電纜安裝的正確接線或檢測現有電纜安裝中的故障。

    您可以使用市場上任何一款萬用表進行連續性測試，因?yàn)樗鼉H檢查A點和B點之間是否存在電氣連接。但是，此方法具有兩個決定性的缺點：

    1、電纜必須在遠端短接，即工作量加倍。

    2、由于沒有搜索信號，因此在配線架中標識要短接的線對既麻煩又費時，因?yàn)殡娦旁O(shè)備中不只一根電纜或電線對。此外，通常不清楚哪根電纜連接到哪個插座。

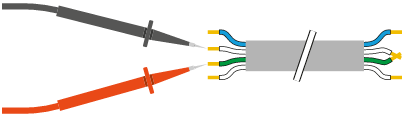

    圖1.9：用萬用表進行連續性測試

    由于這些原因，我們建議使用專門的ICT工具（例如尋線儀/線路跟蹤器）。尋線儀由信號發生器和信號探測器組成。信號發生器（也稱為音頻發生器）固定在被測電纜上。電信部門有一些專用的尋線儀，帶有常用的連接頭（RJ11，RJ45），因此可以將它們直接連接到相應的插座。因此，專業的尋線儀可以省去費力的剝線或重新壓接插頭的工作（請參見1.10）。

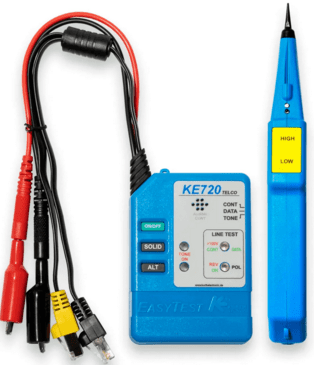

    圖1.10：電信行業專用尋線儀/線路追蹤器

    音頻發生器將聲音搜索信號饋送到線對中。探頭接收搜索信號并發出聲音。這樣即使在灰泥下也可以追蹤電纜。您也可以使用此方法來識別短路，因?yàn)樗阉餍盘?hào)僅出現在電纜的“音頻側”，在短路點處終止。因此，探頭只能檢測到該點的搜索信號，而不能檢測到前方的搜索信號。

    如果沒有短路，用信號探測探頭則可以在電纜的開路端識別出承載搜索信號的準確線路。這樣即使在多芯電纜中也可以識別接線錯誤。尤其是用于LAN電纜的尋線儀包括鏈路端口閃爍功能。如果將此音頻發生器連接到跳線，則在配線架中的相應RJ45插座上的LED燈會閃爍，便可以快速輕松地看到電纜連接到配線架上的哪個插座。

    因此，連續性測試儀測試兩個點之間的電氣連接。您可以使用萬用表來執行此操作，但是在便捷性和速度方面，專用尋線儀的性能顯然是更加卓越的。

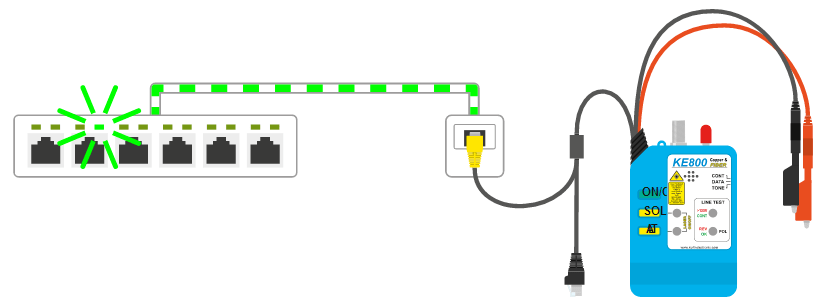

    圖1.11：使用搜索信號在排線架上端口閃爍

    帶接線圖的網絡測試儀

    網絡測試儀是另一種專門的產品類別，是對尋線儀的好的補充，因?yàn)樗鼈兡軌蜃詣?dòng)檢測布線故障，而不必使線路的遠端短路。再而，有各種各樣的產品，從用于只有點對點連接的以太網線的電纜測試儀，再到具有點對多點連接，集成TDR和自動橋抽頭檢測的功能全面的網絡測試儀。

    接線圖是電纜線及其布線方式的圖形表示。要測到接線圖，遠端需要一個遠端單元。只需將RJ45電纜的一端插入測試儀主機，另一端插入遠程單元（或?qū)⑦h(yuǎn)程單元插入相應的配線架）。主機通過對所有線對發送測試信號，然后使用遠程單元測得接線圖，顯示電纜線路的排布。

    95%的電纜故障位于電纜的開頭或末端，這意味著電纜已連接到插座和插頭。電纜中間的電纜故障很少見。因此，集成的TDR功能不一定是必不可少的，因?yàn)樵诖蠖鄶?shù)情況下，很容易在電纜端點處校正導線。但是，如果錯誤原因是電纜中間彎曲或破裂，則集成的TDR會使工作變得更加容易。

    圖1.12：接線圖

    用于故障定位的定位設備（TDR）

    時域反射（TDR）是一種易于識別和定位電纜故障的方法。測量設備會發出脈沖信號，當電纜的阻抗發生變化時，脈沖信號會全部或部分反射。實際上，它的工作方式與雷達相同。電磁波（脈沖）在空氣（電纜）中移動，并在碰到物體（例如飛機）時發生反射（阻抗變化，例如短路）。因此，在德語國家，TDR也被稱為電纜雷達。根據故障，會出現不同的反射模式，從而使用戶可以識別故障。

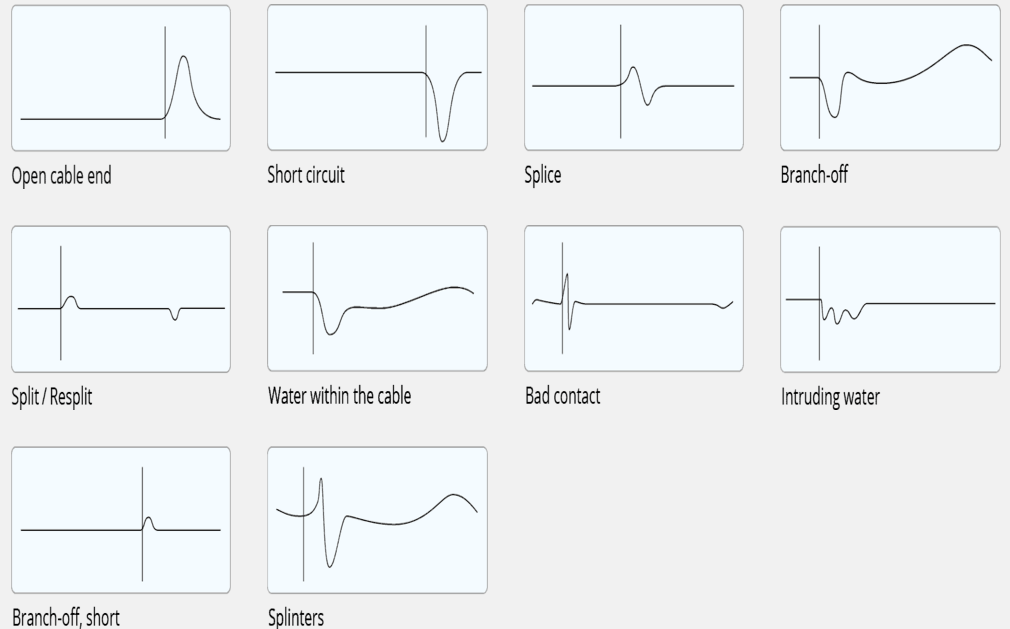

    圖1.13：TDR曲線

    除故障類型外，TDR還顯示到故障位置的距離，例如1000m或15km。請注意，電纜長度和電線長度可能不同，例如，如果電線是扭曲的。由于扭曲，電線必然比“直的”電纜護套的距離更長。因此，電纜的電線比護套更長。作為比較，您可以想象人類的消化系統長達5.5m至7.5m，即使人類本人只有1.8m高。

    作為指導原則，已證明3%的偏差是一個很好的估算，即如果電線長度為103m，則電纜長度約為100m。但是，這取決于電纜的類型，或更確切地說，取決于扭曲系數。

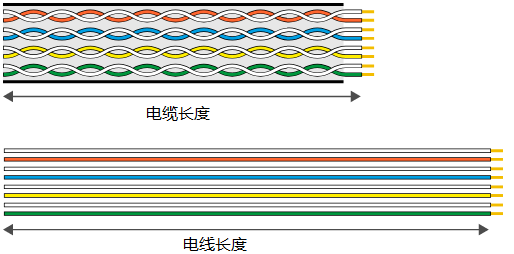

    圖1.14：扭曲系數

    驗證、鑒定和認證之間的區別

    您可以測試不同深度和程度的電纜?；旧?，您可以區分認證、鑒定和驗證。到目前為止，常見的應用是驗證電纜安裝，即確認電纜安裝的功能。驗證基于主觀標準，例如“您可以通過VoIP連接撥打電話嗎？”或“IPTV圖片是否沒有錯誤”。下一階段是所謂的鑒定，該鑒定是根據客觀標準證明電纜安裝的功能，例如，通過使用網絡測試儀進行負載測試，記錄數據包丟失并由安裝公司創建測量協議，您通常還會將其移交給客戶。電纜測試的高要求是認證。這實際上僅由電纜制造商執行，他們必須進行認證并因此確保CAT8電纜也位于標準規定的限制內，例如容量。

    摘要

    ICT安裝的測試非常復雜，您需要對網絡電纜和安裝電纜（雙絞線）及其類別（CAT1-CAT8）有充分的了解。但是，使用正確的測量方法（連續性測試、接線圖和TDR）和適當?shù)墓ぞ撸▽ぞ€儀、網絡測試儀和定位設備），您可以快速而準確地執行此操作。事先考慮驗證或鑒定對于網絡是否足夠也很重要。實際上，僅很少的情況需要做認證。
