時域反射計概述

一、時域反射計參數介紹：

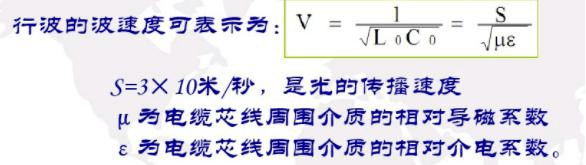

波速度：行波從線纜一端傳到另一端需要時間，電纜長度與傳播時間之比， 稱為波速度V

由此可見，線纜中波速只與線纜的絕緣介質性質有關，而與導體芯線的材料與截面積無關。經測量可知，油浸紙絕緣電纜V≈160m/us，塑料電纜V≈170m/us，對于橡膠電纜V≈220m/us。

1）特性阻抗

特性阻抗是射頻傳輸線影響信號電壓、電流的幅值和相位變化的固有特性，等 于各處的電壓與電流的比值，用V/I表示。

電纜的特性阻抗是由電纜的電導率、電容以及阻值組合后的綜合特性。這些參 數是由諸如導體尺寸、導體間的距離以及電纜絕緣材料特性等物理參數決定的。 與電纜長度無關，即使是很短的電纜，它的特性阻抗也是處處相等。

例如同軸線的特性阻抗是50或75Ω；而常用非屏蔽雙絞線的特性阻抗為100Ω，屏蔽雙絞線的特性阻抗為150Ω

2）行波的反射與透射現象

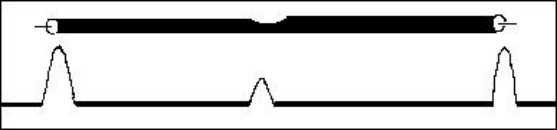

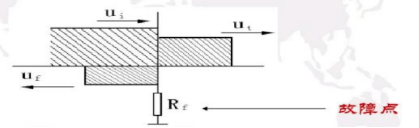

當兩個特性阻抗不同的電纜連接時，連接點會出現阻抗不匹配。而當電纜中出現短路，短路等情況時，故障點等效阻抗與特性阻抗也會出現不匹配現象。當行波流經故障點處，就會產生反射或透射的現象。

當R=∞時（開路），能量全部反射回去，而且在線的末端點會產生2倍于發射源的電壓。

當R=0時（短路），末端點會產生一個-1倍于源電壓反射回去。

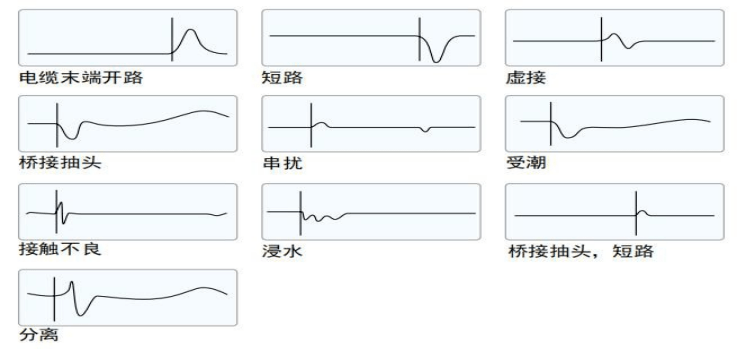

典型故障波形
