時域反射計應用

一、時域反射計可用于如下線纜測試：

TDR方法可用于檢查大量不同的線纜并確定可能的故障位置。

對線纜進行故障排除時，最好從兩端進行測量，尤其是在開路故障中，線纜的實際端部不可見時。對于兩端的測量，組合結果應與預期的線纜長度相對應。即使實際的線纜末端顯示在顯示屏上，錯誤背后的反射也可能不清楚，無法進行清晰的分析。在這種情況下，從兩端進行的測量將以更高的精度提供更清晰的圖像。

1）關于實測常見技巧：

l 根據工程經驗，常見中壓電纜波速約為170m/us，對應半波速V/2=85,對應VF≈0.57。

l 對于未知波速的線纜長度及故障定位測試，先測量與其同材質且長度已知的線纜， 調節VF值至長度測試與已知數據一致。

l 對電纜進行故障排除時，最好從兩端進行測量，對于兩端的測量，組合結果應與預 期的電纜長度相對應。即使實際的電纜末端顯示在顯示屏上，錯誤背后的反射也可 能不清楚，無法進行清晰的分析。在這種情況下，從兩端進行的測量將以更高的精 度提供更清晰的圖像。

l 對于同一線纜進行至少2次測量，對比最終得出結果。

l 注意儀器使用盲區，由于測量原理限制，建議測量線纜長度≥10m。

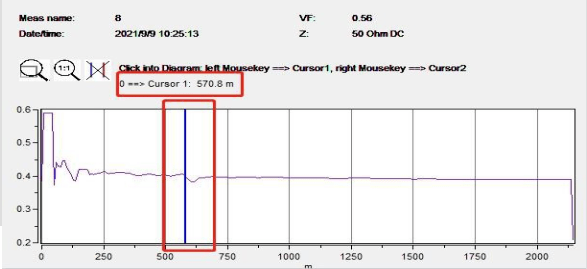

約在570m處有虛接情況。

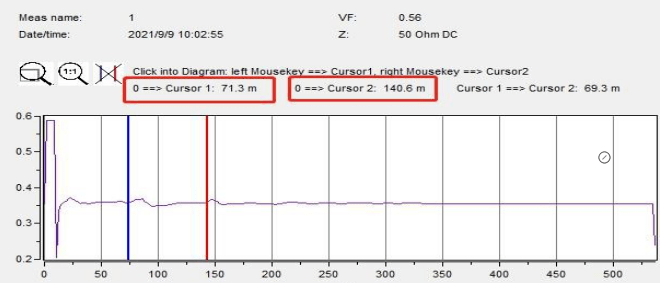

約在71.3m處有另 一處虛接。                            約在140.6m處有 短路現象。
