電纜故障測試儀的接線方法以及接線注意事項：

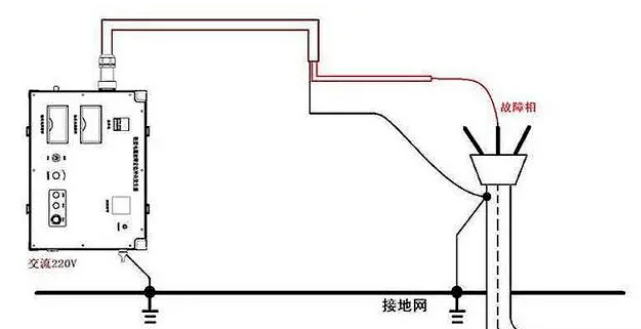

電纜故障檢測儀器接線方法：

1.開路故障一般為單相故障。我們只需將電纜故障測試儀的主機（低壓脈沖法）的信號連接到故障電纜故障相的芯線上。接地設備的黑條。

短路故障分為相間短路和地面短路。相間短路需要將主機的兩條黑色和紅色測試線連接到短路的兩相電纜的芯線上；對于地面短路，需要將紅線連接到故障電纜芯線測試線接地。

2.電流取樣.直流電流采樣檢測接線，電纜高阻故障距離試驗，采集電流信號波型，電纜中來回反射故障脈沖?！爸绷麟娏鞑蓸印敝会槍﹂W絡故障。

3.數次脈沖.直流多次脈沖模式檢測接線:電纜高阻故障距離試驗，同屏對比同相故障未穿透和擊穿波型?！爸绷鲙状蚊}沖”只針對閃絡故障。

4.如果不適用于低壓脈沖方法，則不適用于電纜故障測試儀的主機。高電阻故障需要采用高壓閃絡法，需要配合變壓器、脈沖電容，通過脈沖電容連接到高電阻故障電纜芯線，高壓設備接地，通過調整放電球間隙調整放電電壓，使高壓穿透電纜，通過附件的聲音放大器聽到放電聲。

5.定點/DC測試方法接線：電纜故障精確定位/DC高壓導出。

電纜故障測試儀器接線注意事項：

1.電纜故障測試儀在直接閃光法測試過程中，必須注意監測故障的泄漏電流。如果電流突然增加，故障閃絡沒有出現，應立即降低實驗電壓，采用閃光法檢測。

2.電纜故障檢測儀在使用脈沖法檢測時，注意將局內的所有設備都扔掉，在最外線測量。

3.使用閃絡法檢測時，開啟工作模式開關必須放置在“閃絡”位置。

4.使用直接閃光法或閃光法檢測時，應注意人身安全和設備安全。地線必須連接。

5.電纜故障測試儀器在使用閃絡法檢測后，關閉電源，拆除儀器與高壓測試裝置之間的連接線，然后放電高壓電容器和電纜的儲存電荷。放電時，首先增加限流電阻R來限制放電電流，使電流緩慢放電。當電容器上的電壓降低后，電阻直接對地放電電路為零。瞬時放電電流可達數百安培，造成嚴重的設備或安全事故。
